聚焦离子束（FIB）技术在汽车芯片失效分析中的应用
聚焦离子束（FIB）技术在汽车芯片失效分析中的应用
聚焦离子束（Focused Ion Beam, FIB）技术凭借其高精度微纳加工、原位成像和样品制备能力，已成为汽车芯片失效分析中不可或缺的核心手段。汽车芯片相比消费电子芯片，面临更严苛的工作环境（-40℃~150℃宽温域、高振动、强电磁干扰、长期可靠性要求），失效模式更复杂，对分析精度和准确性的要求也更高，FIB技术在其中的应用主要体现在以下几个方面：
失效分析的核心前提是获得包含失效特征的合格透射电镜（TEM）、扫描电镜（SEM）样品，而汽车芯片多 采用堆叠封装、异质集成、厚钝化层/金属保护层结构，常规机械研磨、化学腐蚀方法很容易破坏失效位点，FIB技术很好地解决了这一痛点：
FIB可以结合光学显微镜、SEM的失效定位结果（如光发射显微镜EMMI、激光感应电压提升OBIRCH锁定的热点位置），实现纳米级精度的定点挖槽减薄，制备出厚度<100nm的均匀TEM样品，完美保留失效区域的原始形貌；针对汽车功率芯片（如IGBT、SiC MOSFET）的厚漂移层、大结深结构，FIB也可以通过控制离子剂量实现大深度可控减薄，不会引入额外的结构损伤。

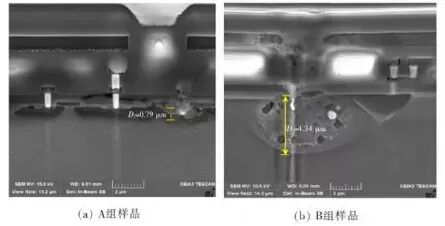

对于汽车芯片中常见的互连失效（如键合点开裂、电镀空洞、电迁移导致的金属线断裂），FIB可以制备垂直于界面的高精度横截面样品，直接观测界面处的失效特征，比如可以清晰揭示车规级芯片封装中焊料-基板界面IMC（金属间化合物）的生长厚度、孔洞聚集等导致疲劳失效的细节。

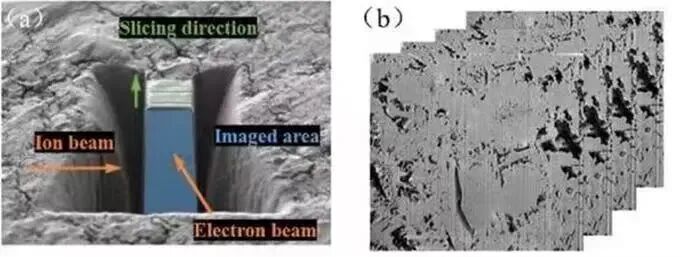

面对当前车规芯片流行的2.5D/3D堆叠封装（如多芯片SiP系统级封装），FIB可以配合扫描透射电镜（STEM）实现逐层剥离逐层观测，精准定位层间微凸点连接失效、层间介质击穿等隐蔽性失效。

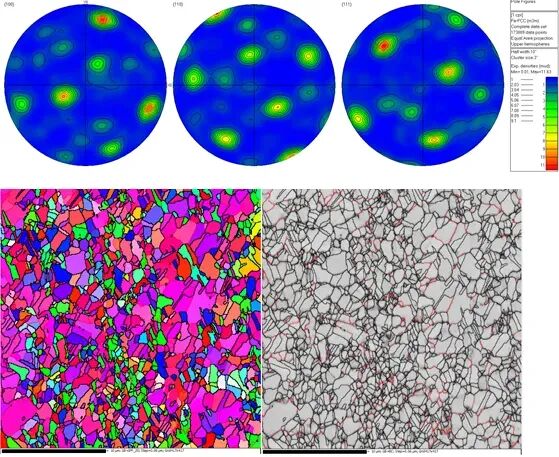

FIB结合其自带的SEM成像、能谱（EDS）、电子背散射衍射（EBSD）等附件，可以原位对失效区域进行形貌、成分、晶体结构的多维度表征，直接支撑失效机理分析：
汽车芯片长期工作在高温、大电流波动环境下，常见的电迁移、静电放电（ESD）损伤、过电击穿（EOS）、栅氧击穿等失效，都可以通过FIB加工后直接观测：FIB可以清晰显示出金属互连中电迁移导致的空隙和晶须生长，定位栅氧层中纳米级的击穿缺陷，区分EOS损伤与ESD损伤的形貌差异——这对车规芯片可靠性改进至关重要。
车规芯片面临频繁的冷热循环、振动冲击，容易出现封装分层、芯片裂纹、焊料疲劳等机械应力诱发失效。FIB可以对裂纹扩展路径、分层界面进行横截面加工，观测裂纹在金属层、介质层中的扩展细节，结合EDS分析界面腐蚀、污染导致结合力下降的成因。
针对汽车电动化领域核心的SiC、GaN等宽禁带功率芯片，FIB可以制备缺陷区域的TEM样品，结合高分辨TEM表征位错、层错等原生晶体缺陷，以及器件反向耐压退化后栅氧界面的缺陷、陷阱分布，帮助解析功率芯片长期可靠性退化的机理。
FIB作为一种活性加工手段，还可以对芯片进行微区修改，辅助验证失效根因，这是其他技术难以替代的：
在失效分析中，经常需要对特定节点进行电学测试，FIB可以沉积铂、钨等导电材料，把内部隐藏的互连节点引出到芯片表面，配合纳米探针站实现内部节点的电压、电流测试，定位开路、短路的具体位置——比如针对车规MCU芯片某一内部功能模块失效，FIB可以逐层开窗引出测试点，快速锁定是哪一层金属互连出现了断裂。
FIB可以通过离子注入改变局部掺杂，或者切割金属线、沉积导电材料修改电路，验证失效假设：比如怀疑车规芯片某一逻辑单元的闩锁失效是由某一位置的工艺缺陷导致，可以通过FIB切割断开该单元，重新测试验证芯片功能变化，确认根因；也可以通过FIB修改冗余电路，修复失效芯片，验证改进方案的有效性。
相比消费级芯片，车规芯片的失效分析对FIB技术有更明确的需求：车规芯片要求零缺陷、高可靠性，哪怕是纳米级的工艺缺陷都可能导致整车级故障，FIB的纳米级加工定位能力刚好满足这种高精度分析需求；同时针对车规芯片大量使用的环氧树脂封装、陶瓷衬底、铅-free焊料等不同材料，FIB可以通过调整离子能量、束流大小实现无损伤加工，避免常规制备方法引入的假象，保证失效分析的准确性。
总体而言，FIB技术串联起了汽车芯片失效分析中“定位-制样-表征-验证”全流程，是支撑车规芯片工艺开发、可靠性提升、失效问题回溯的关键技术，随着汽车电动化、智能化对车规芯片性能、可靠性要求不断提升，FIB技术的应用场景还在持续拓展。
从截面观察到电路修改，再到纳米级样品制备，FIB技术贯穿了汽车级芯片失效分析的多个关键环节。它不仅帮助工程师“看见”问题，更助力行业从根源上提升芯片的可靠性与安全性。如果您有相关的检测需求或技术咨询，欢迎联系NTLC 北测芯源——我们专注于汽车、芯片、半导体领域的科研检测，用专业为您的产品质量保驾护航。
